母線槽的這些優點你知道嗎？
返回列表 發布時間：2020-12-31 14:10瀏覽人次：76

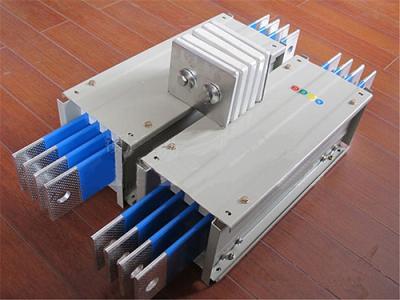

母線槽是一種用于電力變壓器到主配電屏、兩列配電屏主母線之間及主配電屏到分配電屏之間實現母線連接的輸、配電裝置。20世紀60-70年代，國內配電室變壓器與低壓柜及低壓柜之間的母線連接，是通過裸導體安裝在鋼質構件的絕緣子上并且以導體兩頭與配電裝置相連的方式實現的。這種母線連接方式具有很多缺點，如裸導體無防護，容易發生短路和人身觸電傷害事故；結構松散，占用空間較大，標準化程度低；母線散亂、不美觀；清掃、維護較困難。發展到后來，出現了簡易型封閉母線，即將裸導體安裝在留有檢修口的全封閉鋼質外殼內的絕緣子上，使其外觀和防護等級比原來有了較大提高，并使占用空間降低了50%。20世紀80年代后，出現了母線槽產品，該產品具有結構緊湊、通用性互換性強、傳輸容量大、線路損耗小、安全可靠、線路變更和擴展靈活、現場安裝和土建施工成本低，可多次重復使用等特點，現已廣泛應用于工礦企業、高層建筑中作為電能的傳輸和分配設備。
母線槽的主要特點
特殊的絕緣材料
母線槽通常采用交聯熱收縮絕緣套管。該產品絕緣、阻燃、柔軟、美觀，使用壽命長、操作方便。20世紀90年代末，空氣收縮管悄然興起，該新型絕緣收縮材料經特種溶劑處理后，膨脹變軟，套在導體外側，隨著溶劑的揮發，套管將自動收縮，不斷抱緊導體，無所不在的空氣使套管在各個方向上都能均勻收縮，保證了***均勻的效果。它無需加熱、火烤，無須技能型操作人員，操作工具只需一把直尺、一把剪刀即可，節省了人力和加熱設備的投入。
高強度的外殼結構
母線槽的連接導線全部用外殼密封，故對外殼結構提出了很高的要求，主要體現在2方面 。1）高機械強度———輥壓成型的異型鋼板整體架構，具有很高的機械強度和剛度，體積更小。外殼相互連接部件間采用焊接或螺栓連接，對用螺栓連接的外殼保證電連續性。2）高短路電流強度———緊湊型密集結構，全長固定，能承受更大的額定短時耐受電流和額定峰值耐受電流所產生的熱應力和電動力。
可靠的防護措施
母線槽是實現母線連接的一種成型化裝置，提供了可靠的防護措施，具體如下。1）母線槽單元外殼與接地端子具有良好的電氣連接，其上任一未涂漆點與接地端子間的連接電阻不超過0.1Ψ。2）母線槽各單元有接地端子。接地端子采用銅質材料焊接在易于接地的位置，且有明顯、牢固的接地標志。3）分線箱（盒）與母線干線單元連接時有安全的防觸電措施，即只有在帶電導體被分?jǐn)嗪?，保護電路才能斷開，而且在帶電導體重新接通以前，應先接通保護電路。4）可配置具有50%相容量的接地母線（PE線）供選用。
